Sostituzione lampada di lettura California T5 con lampadina Led

Ecco una semplice miglioria che permette di avere la lampada led anche nella parte del letto superiore del VW T5 California

… ovviamente servono qualche attrezzo, lampadine di ricambio e una certa manualità.

Il tempo di esecuzione del lavoro è di circa 1 ora.

Elenco degli materiali necessari:

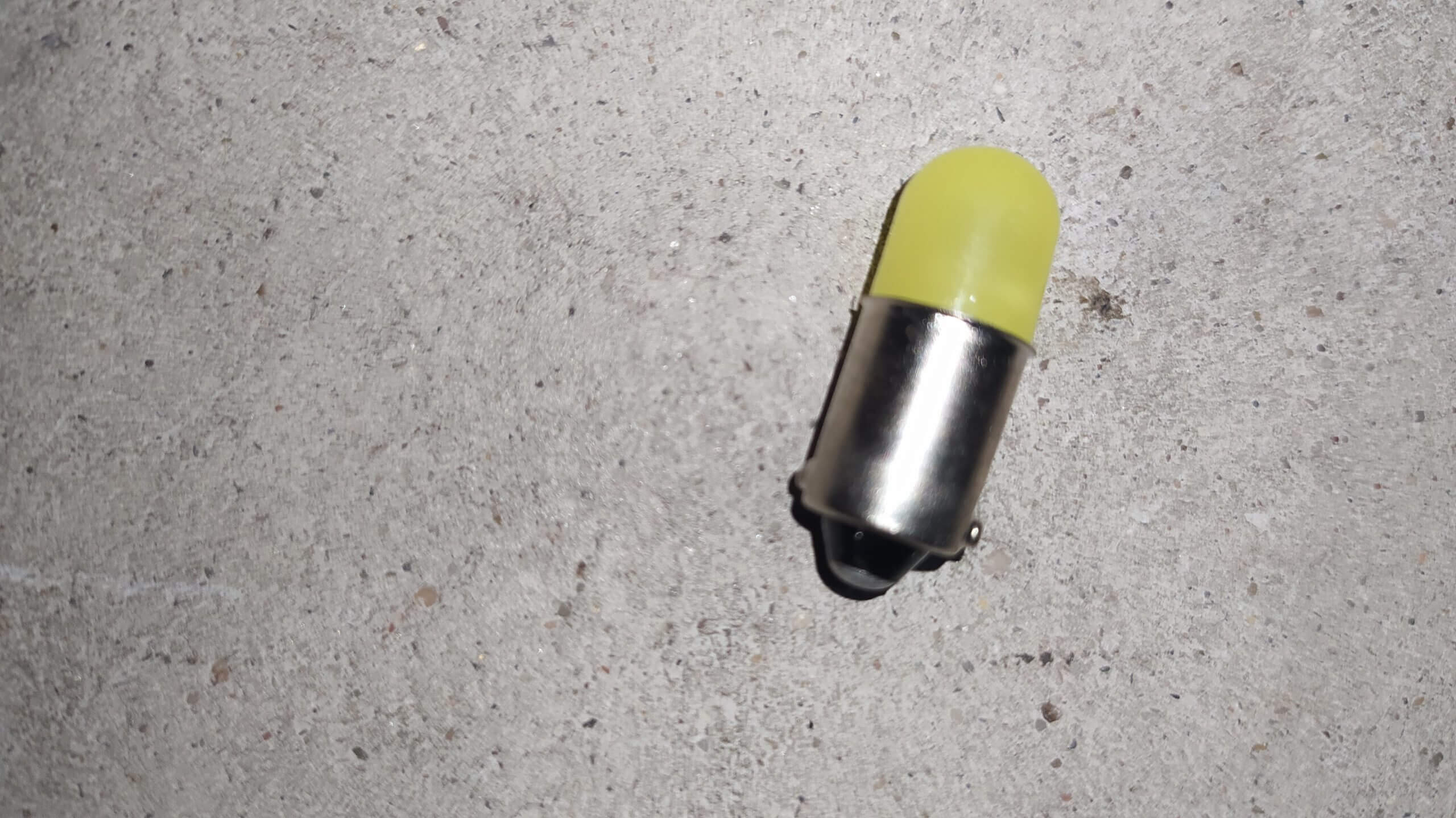

Lampadina led BA9S – Io l’ho acquistata su Wish https://www.wish.com/product/5bf61a586b9c812cc84b4d3e

ma va bene anche questa, acquistabile su Amazon: https://amzn.to/3p005TS

Tester / volmetro: https://amzn.to/3p5duKy

Cacciavite a stella

Chiavette sblocca connettori (https://amzn.to/2NctGwg)

Premessa

Ho acquistato le lampadine e ho provato a sostituirle, ma senza risultato.

Inizialmente pensavo fosse un problema di contatti o di dimensioni errate, quindi ho lavorato parecchio in quel senso.

Poi ho avuto una “illuminazione!”

Le lampadine a LED, al contrario di quelle ad incandescenza 12v, hanno una polarità, vuoi vedere che la lampada di lettura del VW T5 California ha la polarità invertita?

Tester alla mano ho verificato che era proprio così.

Infatti il positivo andava a toccare il corpo della lampagina, mentre il negativo faceva contatto sul puntale.

Ho deciso così di provare ad invertire i due poli.

Ovviamente avrei potuto tagliare e saldare i fili, ma ho preferito preservare l’originalità andando ad invertire i contatti del connettore.

Ecco di seguito tutte le istruzioni.

Ma prima di procedere vi consiglio di verificare con un tester la polarità della Vostra lampada.

Farlo è facile! E’ necessario aprire la capotta della lampada, estrarre la lampadina, toccare con il tester i contatti e verificare voltaggi e segni.

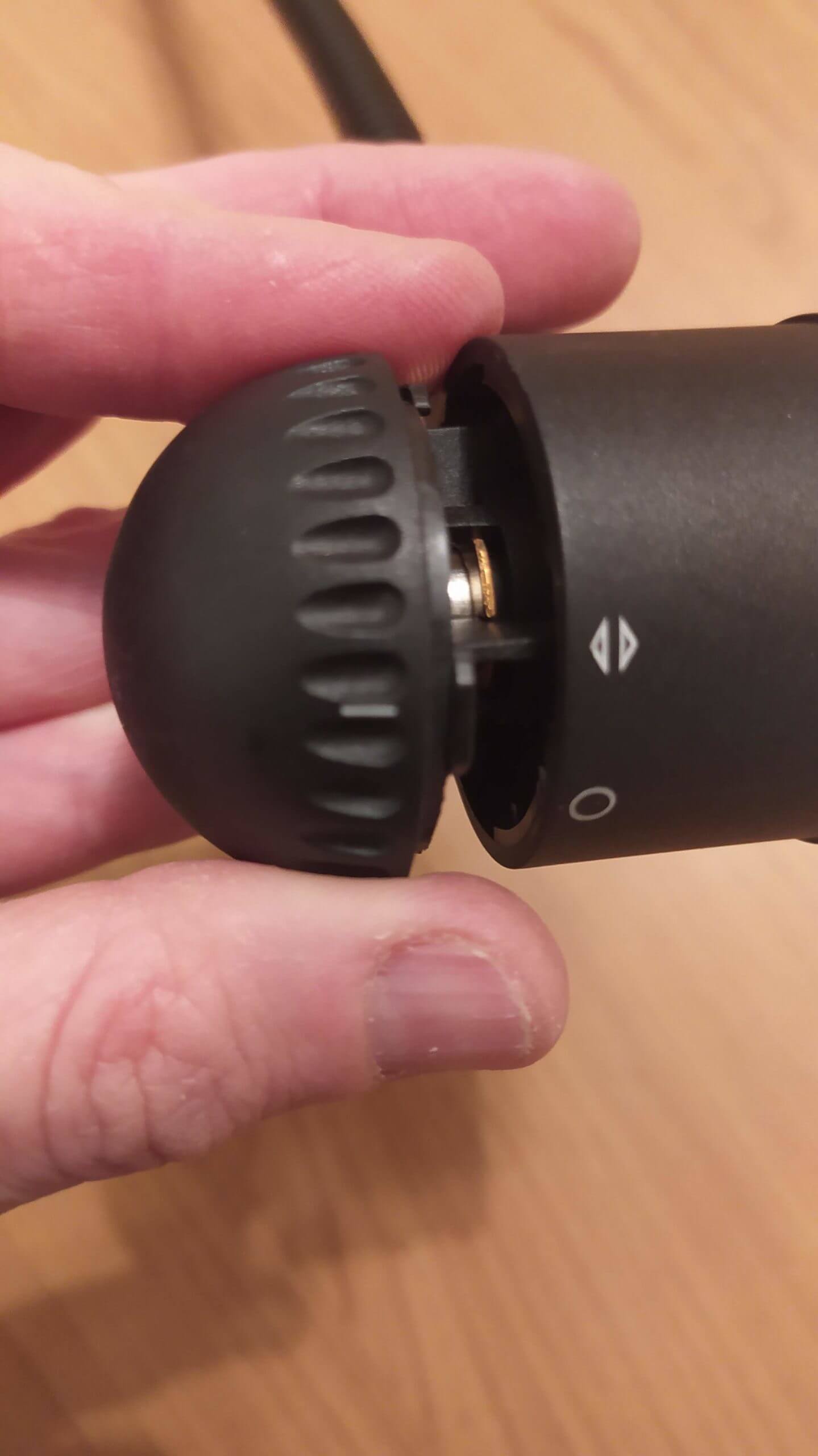

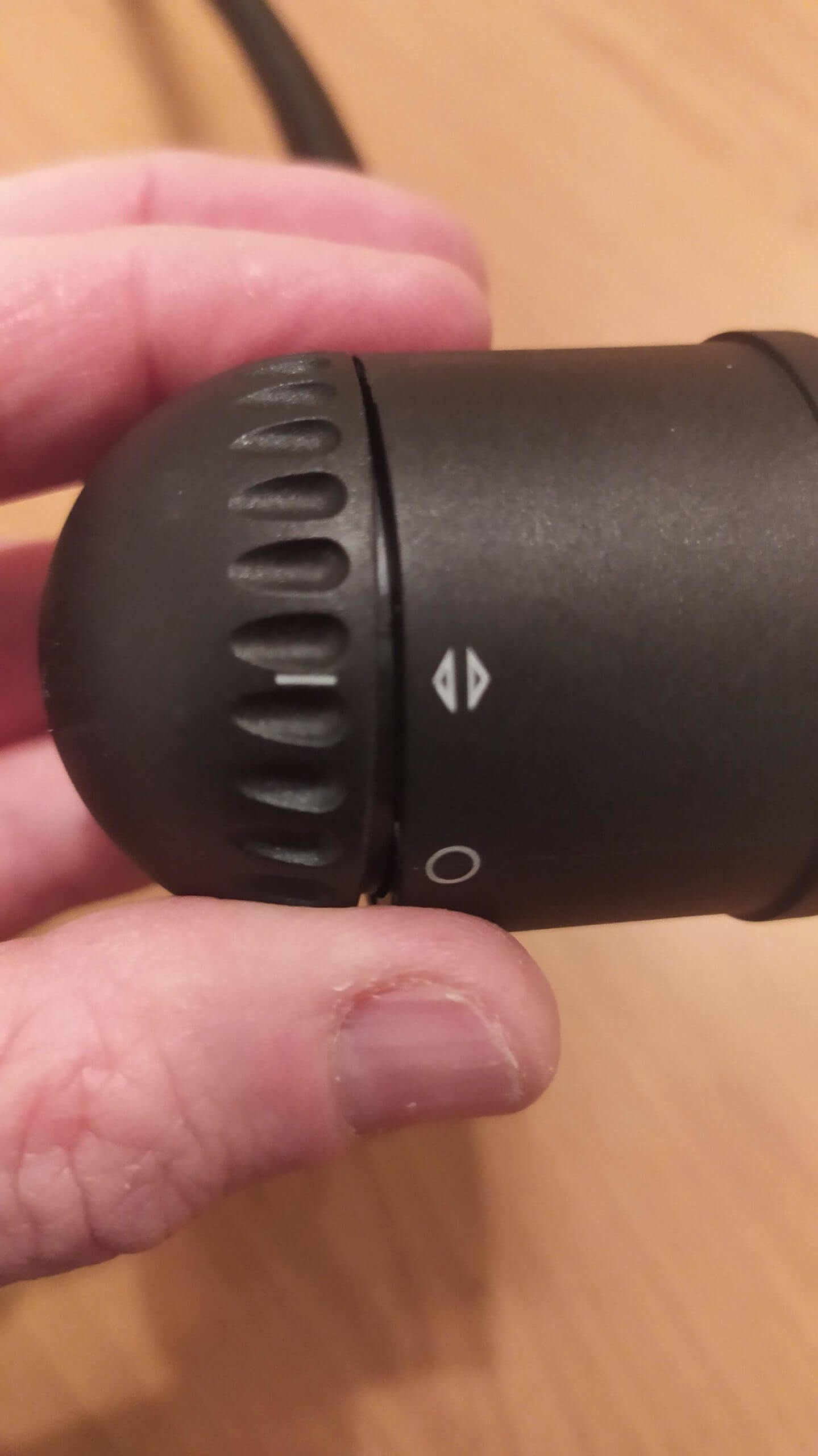

Per aprire la capotta ed estrarre la lampadina è necessario portare la lineetta bianca in corrispondenza delle 2 frecce.

Descrizione in breve

1. Aprire la portiera lato guidatore, togliere la copertura in plastica presente nella zona della cintura di sicurezza, ruotando prima la parte verso il sedile e poi quella verso il mobile cucina

2. Sguainare la parte di cielo sopra il montante fino a riuscire ad intravedere i fili elettrici che sono presenti.

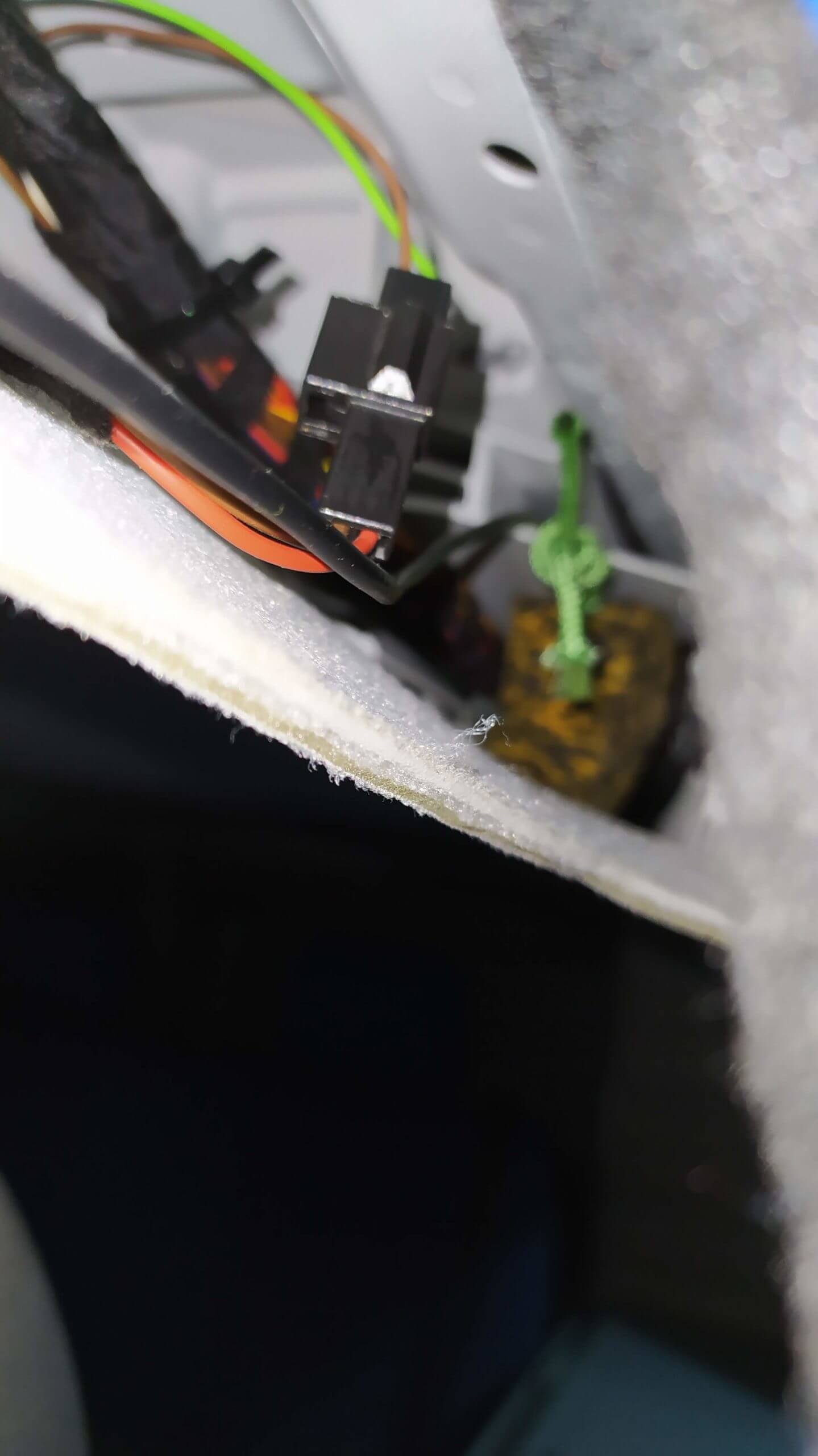

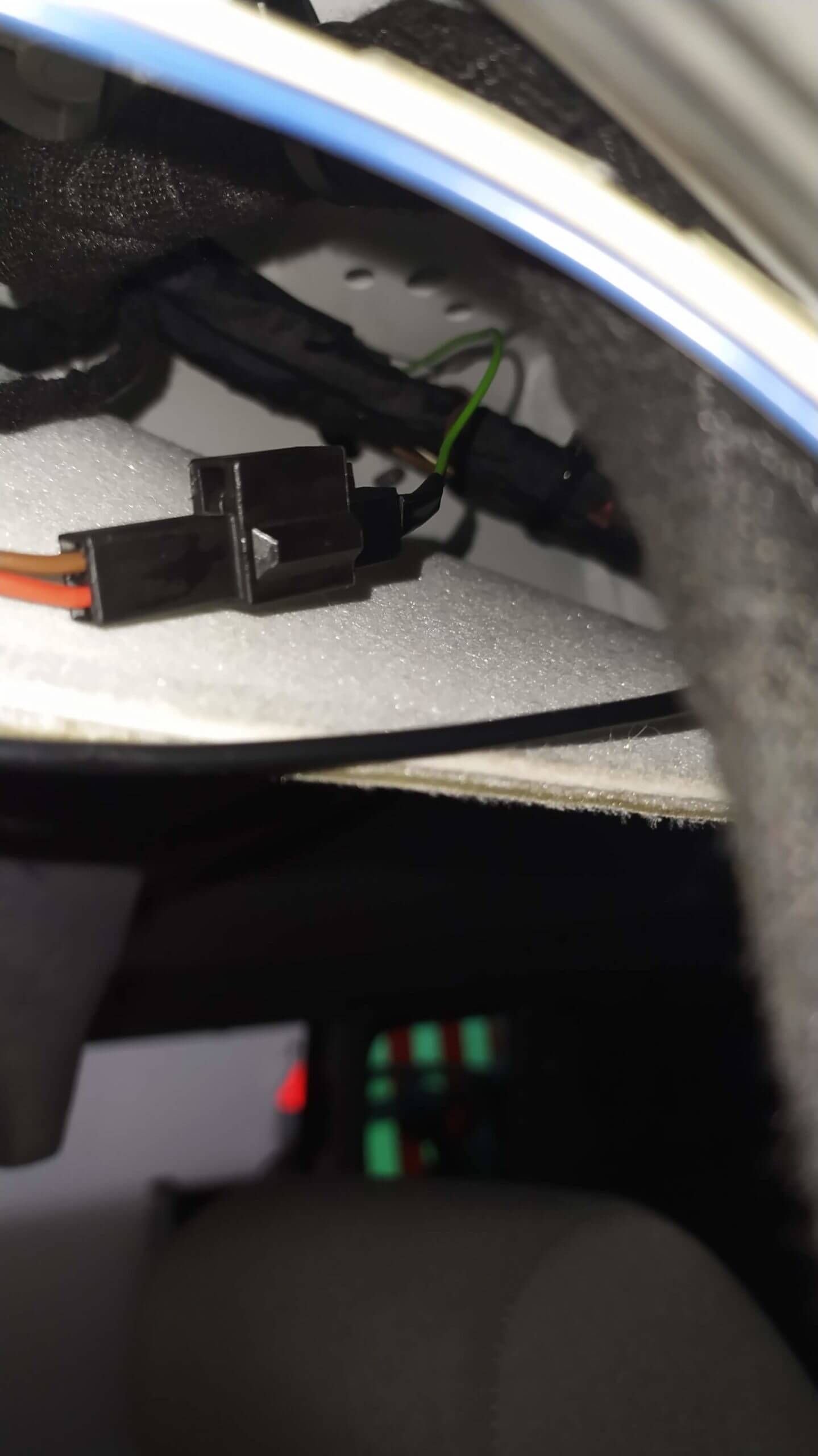

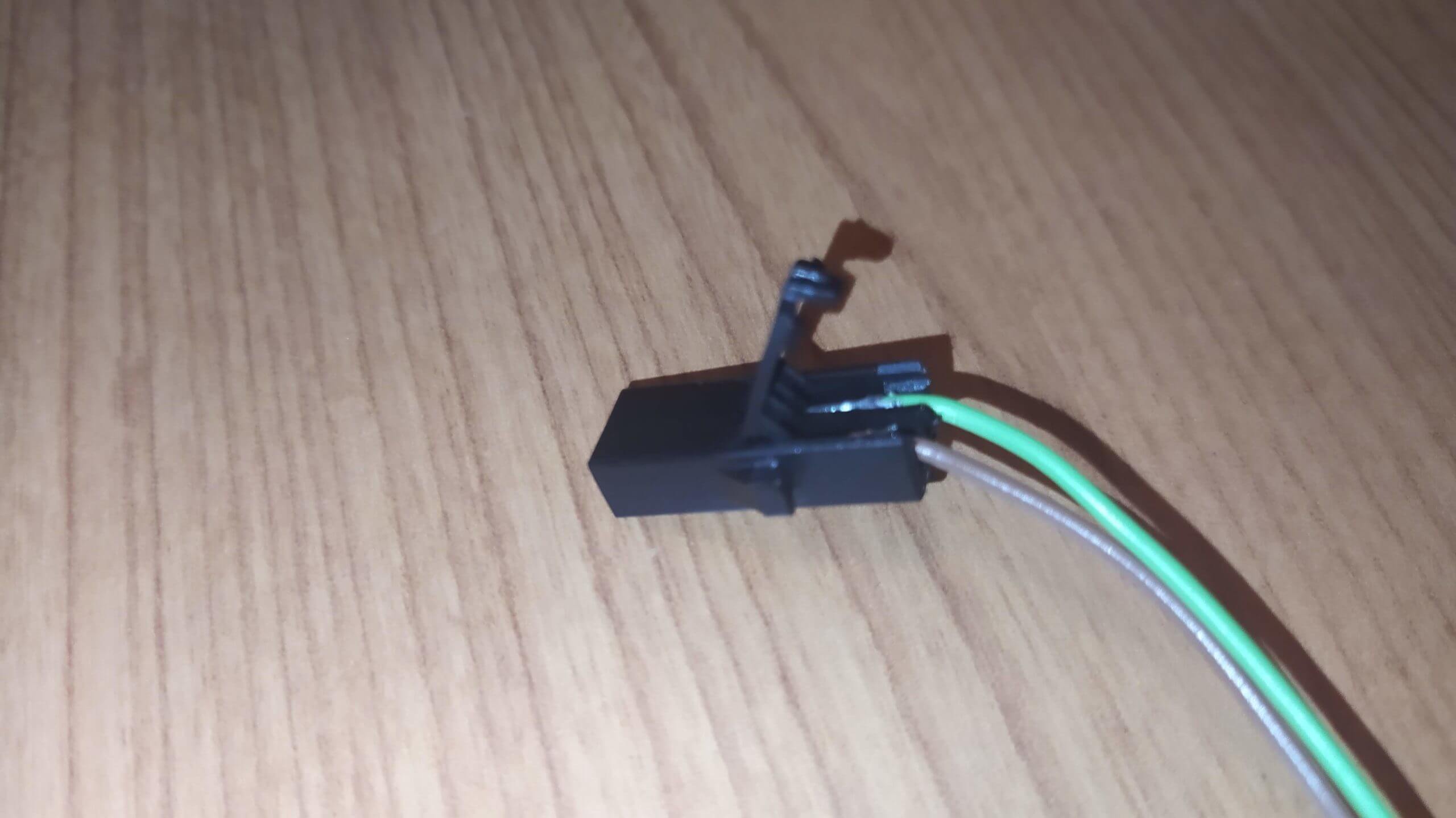

3. Individuare connettore come da foto, con filo verde e marron

4. Accedere al connettore e separarlo (c’è una piccola linguetta sul lato che va premuta per liberare il gancio di sicurezza.

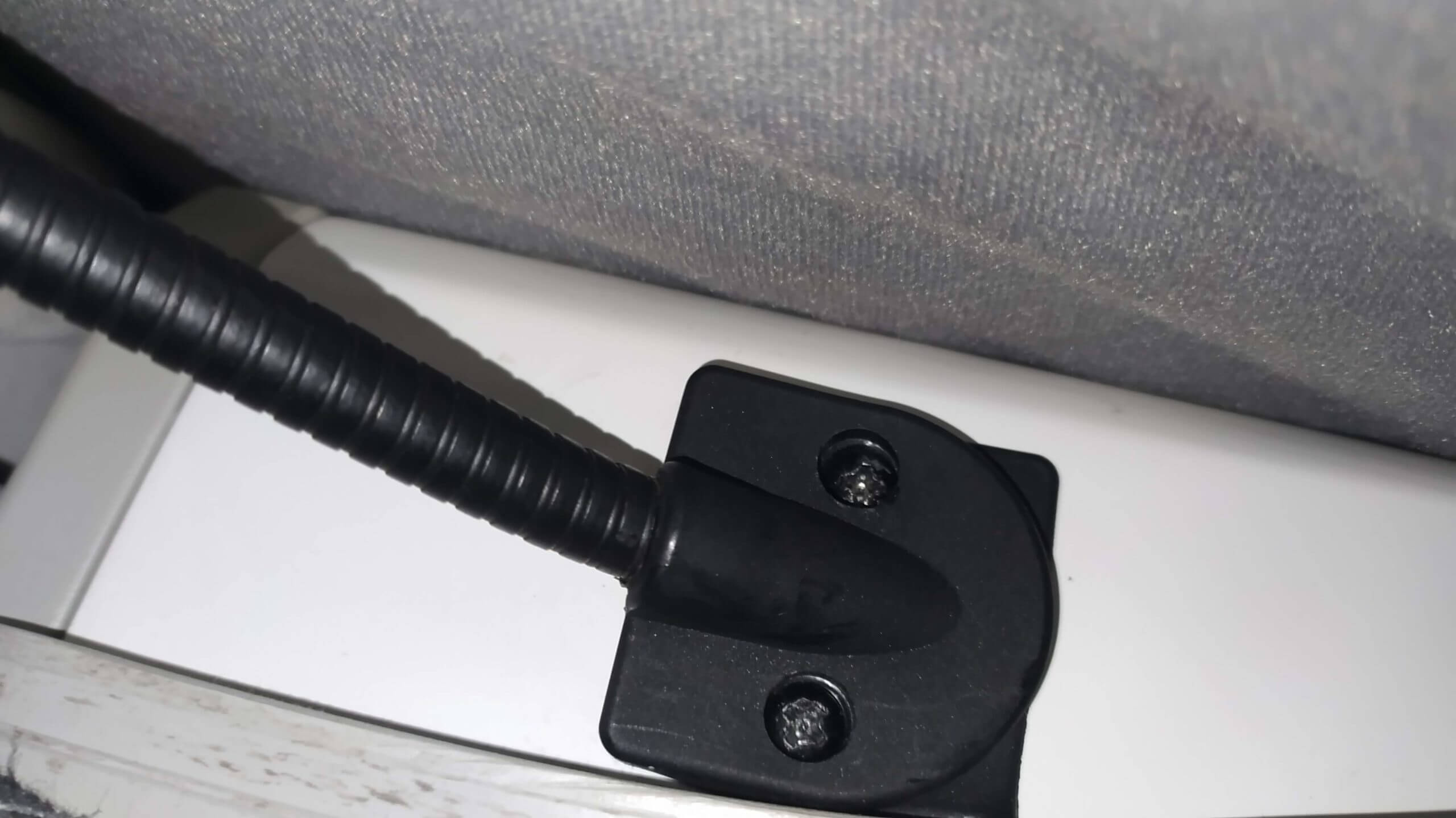

5. svitare le viti che tengono la lampada attaccata.

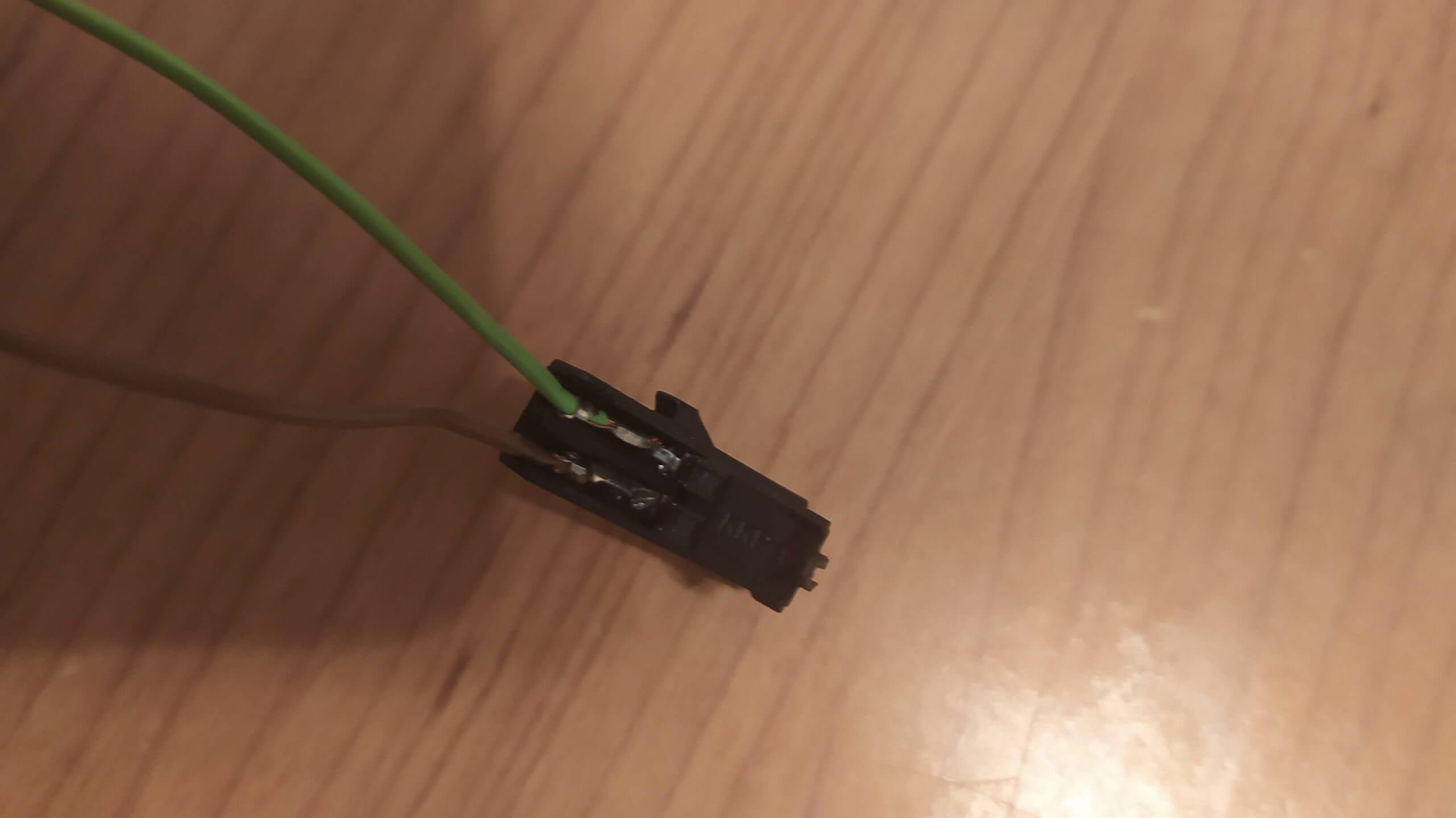

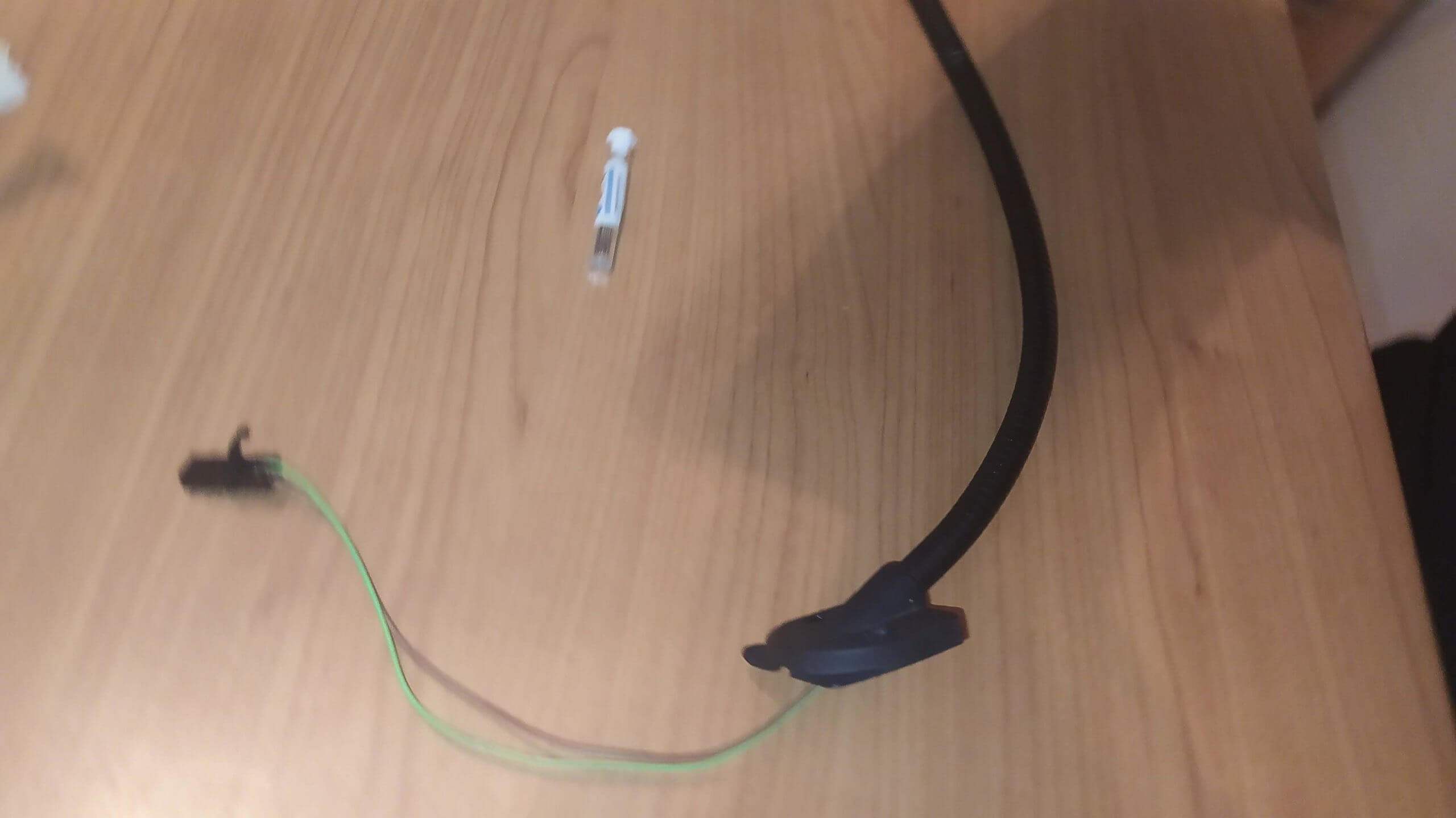

6. Sfilare ii contatti del connettore e invertire la polarità
Attenzione, questo va fatto solo se hai verificato con il tester che è necessario per il funzionamento della lampadina led.

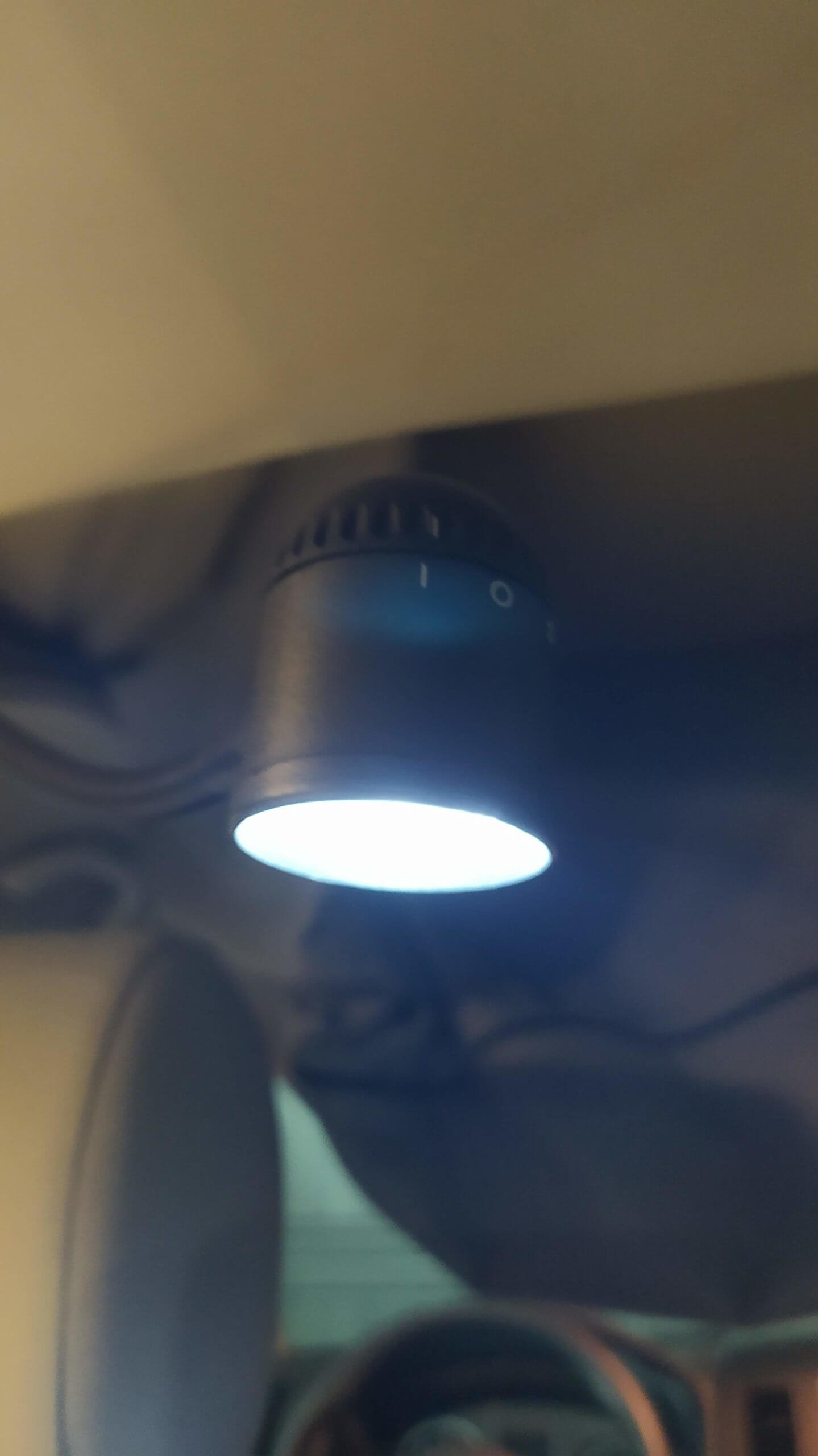

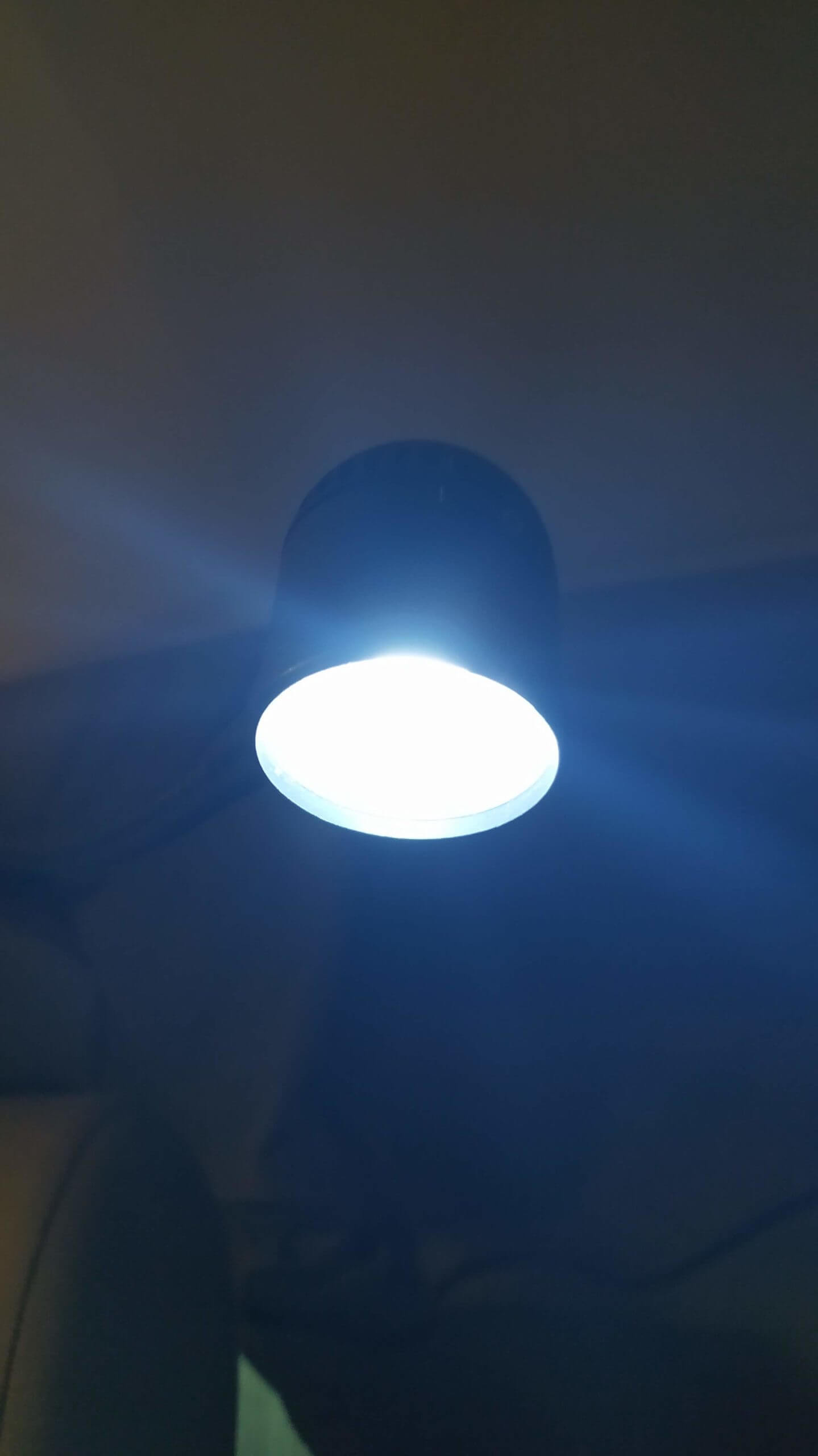

7. Rimontare tutto ed inserire la lampadina.

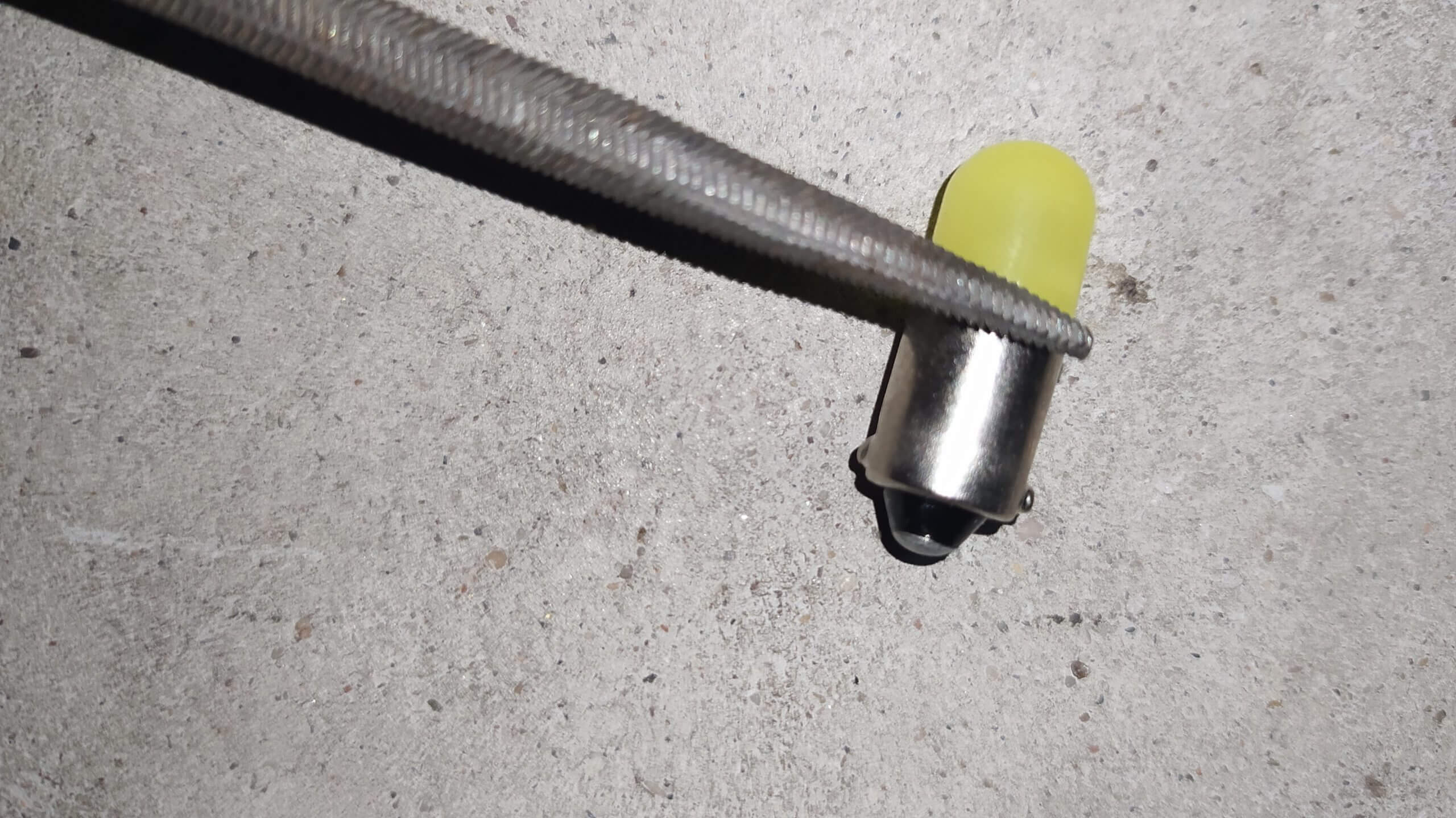

Attenzione: le lampade che ho acquistato il avevano un piccolo sbalzo nel metallo. E’ stato sufficiente dare una limtina perchè la lampadina entrasse perfettamente nella sua sede.
